Skema Warna Kabel Motor HONDA

Mengatur Skema Warna Kabel Pada Motor Honda. Kabel bodi atau kelistrikan merupakan suatu kesatuan yang vital pada sebuah motor. Karena berfungsi untuk menyalurkan listrik dari sepul ke aki dan menyebarkannya ke beberapa bagian.

Seperti electric starter, lampu depan belakang, lampu sein, lampu rem, klakson dan kunci kontak. Lantas ketika kabel bodi motor itu dibedah, terdapat banyak sekali kabel berwarna-warni.

Kita ambil salah satu contoh deh, yakni kabel bodinya motor Honda.

Hijau: (-) masa, berlaku untuk semua negatif

Biru Laut: (+) sein/reting kanan

Oranye: (+) sein/reting kiri

Cokelat: (+) lampu kota

Hitam-Merah: (+) spul CDI

Hitam-Putih: (+) kunci kontsk

Hitam-Kuning: (+) koil

Biru-Kuning: (+) pulser CDI

Hijau-Kuning: (+) lampu rem

Merah: (+) aki

Hitam: (+) kunci kontak

Putih: (+) alternator pengisian dan (+) lampu dekat

Kuning: (+) arus beban ke saklar lampu

Biru: (+) lampu jauh

Abu-abu: (+) flasher

Buat catatan aja yah, warna kabel tiap merek motor itu berbeda-beda. Yang sama hanya sesama satu merek motor. Semoga bermanfaat ya Sob!

Akrilik Kawasaki Ninja

Pada kali ini, Media motor akan membahas modifikasi Kawasaki Ninja R dengan memasang Spakbor Akrilik. Akirik merupakan kolong yang berada tepat diatas dudukan. Akirik ini sudah dilengkapi dengan tempat oli samping. Spakbor Akirik yang saya gunakan adalah bahan yang tebal 4mm.

Spakbor Akrilik Ninja R

Akrilik Ninja R ini sudah termasuk dengan tepat oli samping berserta selang bening, dudukan Baterai Aki.

Akrilik Ini dijual dipasaran sesuai dengan ukuran semua  Kawasaki Ninja yang berbagai model. Ingin tapil beda dan keren, Ayolakukan pembelian pada bukalapak

Sistem Pengapian Supra X 125

Kali ini Media Motor akan membahas sistem pengisian di motor supra x 125.

Sistem pengisian berfungsi mengisi battery agar voltase yang tersimpan tetap stabil. Dan karena di motor ini menggunakan CDI DC yang ber artinya sumber pengapian nya berasal dari aki jadi di upayakan aki harus tetap dalam kondisi prima.

Lalu Apa yang terjadi jika aki drop.?

Jika aki ngedrop, maka semua sistem kelistrikan akan meredup.

contohnya: Klakson tidak nyaring, spedometer akan berkedip, sein tidak terang.

Peringatan..!!

Jangan biarkan terlalu lama motor yang menggunakan sistem pengapian DC tanpa adanya aki, bisa memperpendek komponen pengapian, terutama CDI.

Oya tadi saya bilang kalau di motor ini aki yang menjadi sumber pengapian bukan, tapi kok kalau aki drop masih bisa hidup motor nya.?

Ya bisa dong, jika aki drop motor akan tetap bisa berjalan normal dengan syarat sistem pengisian sehat.

Kalau sistem pengisian nya sudah tidak bagus motor dengan CDI dc akan mogok ya lur.

Selanjutnya..

Diagram sistem pengisian Supra X 125.

Keterangan gambar.

Kabel W terhubung ke regulator / kiprok.

Kabel G menjadi massa alternator dan regulator yamg terpasang di body.

Kabel Y di regulator terhubung ke sistem penerangan lampu depan.

Kabel R regulator mengarah ke positif Aki dan terpasang sekring 15A.

Cara pengecekan sistem pengisian.

A. Sistem pengisian berawal dari alternator / spul. Untuk pengecekan nya kalau tanpa multitester bisa langsung anda gesekan kabel putih ke body sambil di stater, jika normal seharusnya akan meletikkan bunga api.

Jika anda gunakan multitester periksa tahanan di kabel putih dan hijau alternator / spul dengan skala ohm. Standar tahanan nya adalah 0,3 - 1,1 ohm. Ganti spul jika tahanan tidak sesuai.

B. Untuk cek regulator cara mudah yang sering saya pake yaitu dengan melepasan posotif Aki lalu colokoan probe merah multi ke kabel merah di soket regulator dan probe hitam ke massa, lalu stater motor, seharusnya ada arus yang terbaca.

Anda juga bisa menggunakan bolep tester untuk pengecekan ini. Caranya pun sama, lepas positif aki lalu satu kabel dari bolep tester ke kabel merah regulator dan yang satu ke massa. Kalau kiprok mormal saat motor di stater bolep akan menyala.

Untuk warna kabel kiprokya baca warna kabel soket kiprok dan fungsinya.

Nah saya rasa cukup sampai di sini pembahasan sistem pengisian di motor supra x 125 ini.

Semoga bisa di pahami.

Silahkan tinggalkan komentar jika ada pertanyaan.

Skema Warna Kabel Motor Ninja

Motor Ninja Kawasaki - Pada kali ini, Media Motor akan membahas tentang Skema urutan warna Instalasi kabel listrik pada motor ninja. Mungkin diantara kamu, bongkar sendiri.

Berikut Warna-Warna Kabel Kelistrikan Pada Motor Kawasaki;

-Kabel Warna Merah strip hitam merupakan kabel (+) Lampu Jauh

-Kabel warna Merah strip Kuning merupakan kabel (+) Lampu Dekat

-Kabel warna Abu-Abu merupakan Kabel (+) lampu sein Kanan

-Kabel warna Hijau merupakan kabel (+) lampu sein kiri

-Kabel warna Merah Merupakan Kabel (+) lampu belakang

-Kabel warna Biru merupakan Kabel (+) Lampu Rem

-Kabel warna Coklat merupakan Kabel (+) untuk Klakson

-Kabel warna Putih ber-strip Merah merupakan Kabel (+) ke Aki

-Kabel warna Hitam strip Kuning merupakan kabel (-) Masanya

Demikian skema warna kabel yang dapat media motor berikan. Semoga info ini dapat bermanfaat buat kita semua. Salam

Modifikasi Motor Suzuki Satria FU

Gambar Modifikasi Motor SATRIA FU Terbaik Terkeren dan motif Air Brush | Banyak kalangan otomotif yang menilai bahwa Satria FU adalah sepeda motor yang sangat cepat untuk kelas underbone 4 tak. Bahkan yang lebih ngeri lagi menjadi yang tercepat dibandingnya sepeda motor lainnya yang sama-sama memiliki kapasitas mesin 150 CC.

Modifikasi Suzuki Satria FU 150

Dan pada akhirnya slogan “Hyper Underbone” yang disematkan oleh Suzuki di salah satu motornya ini benar-benar tepat. Menilik kecepatannya yang sangat luar biasa dan juga tampilannya benar-benar gahar. Namun performa yang sudah mumpuni dan juga tampilan yang sudah keren sepertinya tidak cukup bagi pecinta modifikasi. Apalagi sekarang lagi trend modifikasi Satria Fu Thailand atau dengan nama aslinya Suzuki Raider yang semakin merambah di kalangan anak-anak muda.

Tapi ada juga modifikasi Satria FU sederhana yang hanya merubah beberapa bagian atau hanya melakukan pengecatan ulang pada bagian body motor. Dan sudah pasti modifikasi motor yang lebih sederhana tidak menghilangkan tampilan gahar aslinya dan sisi lain mempertahankan kenyamanan saat mengendarai kuda besi yang memiliki 150 CC ini.

Awal produksi Satria FU ini diluncurkan di pasar Indonesia pada tahun 2004 dan masih menggunakan sistem karburator, tapi yang keluaran terbarunya sudah memakai teknologi injeksi. Dan selain itu Satria FU Injeksi yang terbaru memiliki body yang jauh lebih sporty. Dan sudah pasti kecepatan motor produksi Suzuki ini sudah menjadi andalan utamanya.

Modifikasi Suzuki Satria FU Terbaru 2018

Untuk penggemar modifikasi banyak juga yang merubah ukuran ban ataupun velgnya. Modifikasi Satria FU velg jari-jari juda menjadi trend di kalangan anak-anak mudah. Dan memang jika dilihat benar-benar sangat menarik dan juga stylish. Namun tak jarang juga yang jauh lebih ekstrim seperti modifikasi SATRIA FU Drag yang memang lebih mengutamakan pada kecepatannya.

Tak lengkap rasanya jika julukan Hyper Underbone ini tanpa melihat secara detail spesifikasi mesin dan juga rangkanya. Dan berikut ini spesifikasi Satria FU 150.

Macam Modif Satria FU

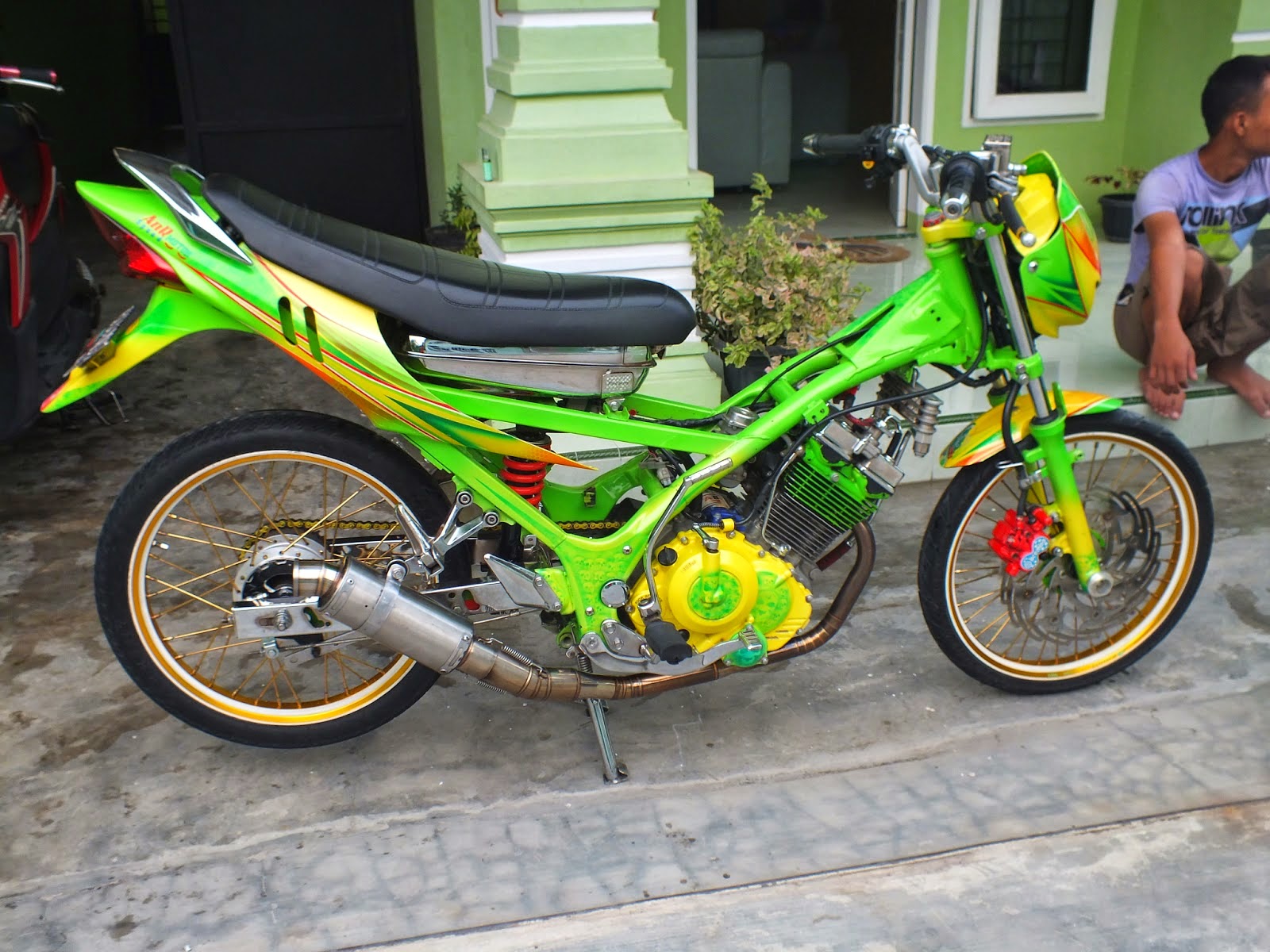

Full Airbrush Satria Fu Terbaik Terkeren

Cara Modifikasi Satria FU 150 akan lebih mudah jika mengetahui spesifikasi detailnya, hal ini dimaksudkan agar tidak menghilangkan kenyaman serta aerodinamika motor itu sendiri. Baik modifikasi Satria Fu Thailand, ataupun modifikasi yang lebih ekstrim pun juga tetap membuat pengendara nyaman menunggai motor sport Suzuki ini.

Modifikasi Motor Kawasaki Ninja 250

Foto Modifikasi Motor Kawasaki Ninja 250 - Beragam desain modifikasi sepeda motor ada pada pertemuan saat ini di site ini. Karena itu di sini kita sudah menyajikan beragam desain serta bentuk yang mungkin kamu dapat rujukan untuk sepeda motor kamu miliki. Karena itu sudah banyak para penggemar sepeda motor yang udah di variasi, sebab supaya sepeda motor Anda dapat mempunyai bentuk garang dan jika di lihat dapat menarik perhatian semua orang yang ada di jalan.

Bentuk desain modif motor selalu mengganti kembali tampilannya dengan baik dari pergantian warna cat serta semua suku cadanganya. Ada sekumpulan cara variasi motor roda dua supaya kelihatan modern serta super top saat ini. Pemberian cat haru benar-benar bagus kalau tidak bisa menjadikan waktu lama karena harus mengulangi dari awal.Selain itu keberadaan sepeda motor yang mungkin dapat di gunakan buat kegiatan misalnya bekerja, pasar, hingga untuk berliburan. Dengan adanya sepeda motor memungkinkan tidak terjebak di keramaian. Untuk itu saat kesempatan kali ini admin akan memaparkan berbagai Foto Modifikasi Motor Kawasaki Ninja 250 di tahun in.

Foto Modifikasi Motor Kawasaki Ninja 250

Berikut ini ialah contoh desain modifikasi terbaik dan terbaru. Untuk itu dari sekian banyak motor yang di modif dengan berbagai desain, barangkali kalian yang mempunyai motor roda dua belum mantap kalau sepeda motor tercinta kamu gak di modifikasi supaya kelihatan bagus saat di bawa berkendara. Kami kembali membahas segenap Foto Modifikasi Motor Kawasaki Ninja 250 biar lebih lengkap tidak tertinggal.

Cara Modifikasi Kawasaki Ninja 250 - Media Motor

Model Air Brush Kawasaki Ninja 250 Jari Jari

Modifikasi Kawasaki Ninja 250

Modifikasi Kawasaki Ninja 250 Merah

Kawasaki Ninja 250 Rr Mono Modifikasi Modifikasi Motor Terbaru

Model Modifikasi Kawasaki Ninja 250 Paling Keren ModifikasiMotor

Modifikasi Kawasaki Ninja 250 Versi Lama

Demikian pemapara yang kami sampaikan, kalau ada kurang lebihnya kami mohon maaf. Semoga desain variasi sepeda motor di atas dapat membantu Anda buat melaksanakan modif terbaru.Kalau Foto Modifikasi Motor Kawasaki Ninja 250 ini amat informatif bagi kalian jangan lupa buat share untuk teman atau saudara. Sampai jumpa sobat otomotif.

Jangan lupa simak juga postingan terupdate dari kami Foto Modifikasi Motor Kawasaki Ninja .Semoga Semua postingan yang kita sampaikan bermanfaat buat Anda semua.

Modifikasi Motor Jupiter Z

Modifikasi Motor Jupiter Z - Untuk itu di sini admin Media Motor memberikan bermacam gambar variasi yang mungkin sedang marak di golongan remaja zaman sekarang. Selain itu jika kalian menginginkan modif motor model motor lainnya , Anda harus mempunyai biaya yang cukup besar. Jikalau buat variasi yang cuma variasi motor menambahkan fairing stiker, hal ini Anda tidak perlu memerlukan biaya yang lumayan besar karena modif dengan desain fairing lumkayan terjangkau.

Model foto modif motor roda dua perlu mengganti kembali model dengan baik mulai pergantian warna cat serta berbagi suku cadanganya. Ada sekumpulan cara modif sepeda motor agar nampak modern ataupun super trending zaman ini. Pengecetan dilakukan benar-benar rapi jika tidak dapat memakan waktu lama karena harus mulai dari semula.Selain itu keberadaan sepeda motor yang mungkin dapat di dipakai buat bepergian seperti bekerja, pasar, hingga buat berliburan. Dengan keberadaan sepeda motor dapat tidak terjebak di keramaian. Buat itu saat kesempatan kali ini kami akan memaparkan berbagai Gambar Modifikasi Motor Jupiter Z di tahun ini.

Variasi Modif Motor Jupiter Z

Maka karena itu jika kamu mendambakan sepeda motor idaman kalian kelihatan jos maka kalian harus menyediakan dana untuk variasi motor dengan bentuk sesuka hati Anda. Seperti merubah jok duduk motor Anda. Maka dari itu kamu lihat referensi Gambar Modifikasi Motor Jupiter Z sepeda motor terbaru.

Sekian ulasan yang bisa kami peroleh tentang Gambar Modifikasi Motor Jupiter Z, diharapkan gambar yang kita paparkan di atas dapat bermanfaat dan juga membantu kamu yang selama ini kalian mencari foto variasi motor roda dua ini. Terima kasih buat kunjungannya di alaman blog ini.

Sekian artikel yang mampu kami sampaikan dan kami mengucapkan banyak terimakasih sudah berkunjung di blog kita Media Motor. Untuk mendapatkan info terkini.
